高分子鉭電容的優勢與現狀

1、可靠性高、超低ESR、良性失效模式;

2、高分子鉭電容器大量應用于軍工。

應用潛力

1、替代傳統的二氧化錳鉭電容器；

2、元器件國產化需求。            典型案例：新型預警機、殲擊機、空空導彈

高分子鉭電容史

電容器發展：

•       _{1745年發明萊頓瓶（玻璃電容器雛形）}

•       _{1874年發明云母電容器}

•       _{1876年發明紙介質電容器}

•       _{1900年發明磁介電容器}

•       _{1921年發明液體鋁電解電容器}

•       _{1949年發明液體燒結鉭電解電容器}

•       _{1956年美國貝爾實驗室研制成功固體鉭電解電容器}

•       _{1997年KEMET研制有機高分子鉭電容}

_{高分子鉭電容器發展}

•       _{1997年KEMET研制出有機高分子鉭電容應用于軍工領域并在手冊中明確適用范圍，包括雷達、聲納、電源、導航；}

•       _{高分子片鉭列入總裝十五型譜指南并與2003年啟動該項目，由電子科大承擔并與2009年設計定型；}

•       _{4326廠2002年開始研制，2014預算投入1.96億，星日電子2000年初購買國外技術，仍處研制階段。}

•       _{2008年宏達電子在CAK45貫標生產線上開始高分子電容器研發，11年完成設計定型并批量生產；}

•       _{目前主要供應商有有KEMET、Sanyo、NEC、AVX、湘江}

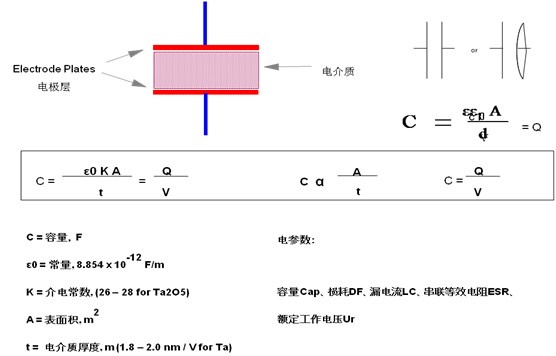

高分子鉭電容產品結構和電性參數

高分子鉭電容特點：

•       _{聚合物負極技術}

•       _{良性失效模式（不燃燒失效模式）}

•       _{超低ESR，低阻抗電路優勢非常明顯}

•       _{可靠性高、貯存壽命長}

•       _{承受大紋波電流}

•       _{自我修復能力強}

•       _{使用溫度-55~125}

•       _{國內外軍、民用新裝備全面替代二氧化錳片鉭，趨勢明顯}

產品應用

•       Decoupling/退耦

•       Filtering/濾波

•       Coupling/耦合

•       Timing , Wave Shaping/定時,整形

•       Oscillating/振蕩
